transmisor-receptor 1490nm unimodal 1550nm del módulo de los 80km 2.5Gb/S Sfp
Datos del producto:
Lugar de origen: | China |
Nombre de la marca: | NuFiber |
Certificación: | CE FCC |
Número de modelo: | SFP-2.5G-BX80D-SM1490 |
Pago y Envío Términos:
Cantidad de orden mínima: | 1 par |
---|---|
Detalles de empaquetado: | 10pcs/plastic bolso, 500pcs/carton, tamaño del cartón: 455*328*280m m |
Tiempo de entrega: | 1-3 días del trabajo |
Condiciones de pago: | L/C, T/T, Western Union |
Capacidad de la fuente: | 100.000 PC por mes |
Información detallada |
|||
Velocidad: | 2.5Gb/s | Longitud de onda: | 1490nm/1550nm |
---|---|---|---|
Distancia: | los 80km | Conector: | LC |
DDM: | Ayuda | Tipo de la fibra: | Sola fibra unimodal |
Fuente de alimentación: | 3.3V | Compatibilidad: | Cisco, Huawei, HP… |
Fabricante: | Sí | Temporeros de trabajo.: | 0~70℃ |
Garantía: | 3 años | ||
Alta luz: | transmisor-receptor del módulo de los 80km 2.5Gb/S Sfp,transmisor-receptor del módulo de 2.5Gb/S Sfp unimodal |
Descripción de producto
fibra los 80km unimodales 1490nm/1550nm LC DDM del transmisor-receptor de 2.5Gb/s SFP sola
Descripción
Los transmisores-receptores del SFP-2.5G-BX80D-SM1490 de NuFiber son un alto rendimiento, módulo rentable que tienen un solo interfaz de la óptica del LC. Son compatibles con el acuerdo enchufable de la Multi-compra de componentes del pequeño factor de forma (MSA) y las funciones de los diagnósticos de Digitaces están disponibles vía el autobús serial de dos hilos especificadas en SFF-8472. La sección del receptor utiliza un receptor de APD y el transmisor utiliza 1490 un laser del nanómetro DFB, hasta el vínculo 26dB para moverse para asegurar este módulo SONET OC-48/el uso del SADO STM -16 los 80km.
Características
- Hasta las transmisiones de datos 2.67Gb/s
- Caliente-enchufable
- Solo conector del LC
- Hasta 80 kilómetros en los 9/125μm SMF
- transmisor del laser de 1490nm DFB
- fotodetector de 1550nm APD
- Sola fuente de alimentación de +3.3V
- Supervisando el interfaz obediente con SFF-8472
- Disipación de poder máxima <1w>
- Gama de temperaturas comercial industrial de funcionamiento de /Extended/: -40°C a 85°C/-5°C a 85°C/-0°C a la versión 70°C disponible
- RoHS obediente y sin plomo
Usos
- SONET OC-48/SADO STM -16
- SONET OC-12/SADO STM -4
- SONET OC-3/SADO STM -1
- Gigabit Ethernet
- canal 1x/2xFibre
Parámetros ópticos (= VCC = 3,135 a 3,465 voltios SUPERIORES del °C -40 a 85,)
Parámetro | Símbolo | Mínimo. | Típico | Máximo. | Unidad | Nota |
Sección del transmisor: | ||||||
Longitud de onda de centro | λc | 1470 | 1490 | 1510 | nanómetro | |
Anchura espectral | σ | 1 | nanómetro | |||
Ratio lateral de la supresión del modo | SMSR | 30 | DB | |||
De potencia de salida óptico | Abadejo | -2 | +3 | dBm | 1 | |
Ratio de la extinción | ER | 8,2 | DB | |||
Tiempo óptico de la subida/caída | tr/tf | 260 | picosegundo | 2 | ||
Ruido relativo de la intensidad | RIN | -120 | dB/Hz | |||
Inquietud generada total del transmisor (de pico a pico) |
JTXp-p | 0,07 | UI | |||
Inquietud generada total del transmisor (rms) |
JTXrms | 0,007 | UI | |||
Máscara de ojo para la salida óptica | Obediente con la máscara de ojo Telcordia GR-253-GORE | |||||
Sección del receptor: | ||||||
Longitud de onda entrada óptica | λc | 1530 | 1550 | 1570 | nanómetro | |
Sobrecarga del receptor | Político | -9 | dBm | 3 | ||
Sensibilidad de RX | Senador | -28 | dBm | 3 | ||
RX_LOS afirman | LOS A | -45 | dBm | |||
RX_LOS De-afirman | LOS D | -29 | dBm | |||
Histéresis de RX_LOS | LOS H | 0,5 | DB | |||
Especificaciones generales: | ||||||
Tarifa de datos | BR | 155 | 2667 | Mb/s | ||
Mordió tasa de error | AZUFAIFAS | 10-12 | ||||
Longitud de vínculo apoyado máxima en los 9/125μm SMF@2.5Gb /s | LMAX | 80 | kilómetro | |||
Presupuesto del sistema total | Libra | 26 | DB |
Información el ordenar
Transmisor-receptor de BiDi SFP | ||
Número de parte | Descripción de producto | |
transmisor-receptor de 155Mb/s SFP | ||
FE-BX20-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM los 20km LC, DDM 0°C~+70°C | |
FE-BX40-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM los 40km LC, DDM 0°C~+70°C | |
FE-BX80-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM los 80km LC, DDM 0°C~+70°C | |
FE-BX100-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM el 120km LC, DDM 0°C~+70°C | |
transmisor-receptor de 1.25Gbps SFP | ||
GE-BX10-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM el 10km LC, DDM 0°C~+70°C | |
GE-BX20-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM los 20km LC, DDM 0°C~+70°C | |
GE-BX40-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM los 40km LC, DDM 0°C~+70°C | |
GE-BX60-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM los 60km LC, DDM 0°C~+70°C | |
GE-BX80-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM los 80km LC, DDM 0°C~+70°C | |
GE-BX100-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM el 120km LC, DDM 0°C~+70°C | |
transmisor-receptor de 10Gbps SFP+ | ||
SFP-10G-BX20-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM los 20km LC, DDM 0°C~+70°C | |
SFP-10G-BX40-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM los 40km LC, DDM 0°C~+70°C | |
SFP-10G-BX60-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM los 60km LC, DDM 0°C~+70°C | |
SFP-10G-BX80-SM1490/1550 | 10Gbps, BiDi 1490nm/1550nm SM los 80km LC, DDM 0°C~+70°C | |
Transmisor-receptor de XFP | ||
XFP-BX20-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM los 20km LC, DDM 0°C~+70°C | |
XFP-BX40-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM los 40km LC, DDM 0°C~+70°C | |
XFP-BX60-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM los 60km LC, DDM 0°C~+70°C |

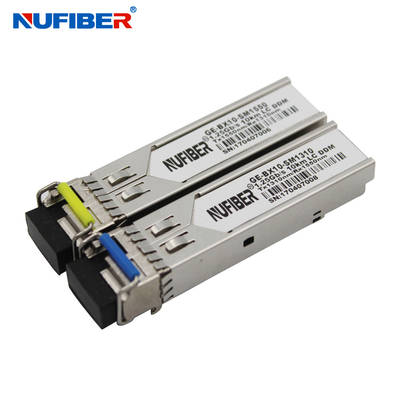

Demostración del producto
Packaing y envío
Demostración de la fábrica
