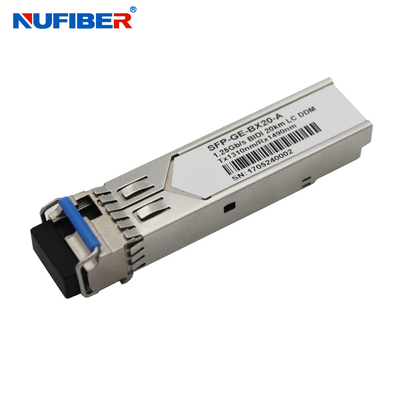

Módulo unimodal 1310nm 1490nm los 20km de la fibra de SFP para la señal de alta velocidad
Datos del producto:
Lugar de origen: | China |
Nombre de la marca: | NuFiber |
Certificación: | CE FCC |
Número de modelo: | GE-BX20-SM1310/1490 |
Pago y Envío Términos:
Cantidad de orden mínima: | 1 pedazo |
---|---|
Detalles de empaquetado: | 10pcs/plastic bolso, 200pcs/carton |
Tiempo de entrega: | 1-3 días del trabajo |
Condiciones de pago: | L/C, T/T, Western Union |
Capacidad de la fuente: | 100.000 PC por mes |
Información detallada |
|||
Velocidad: | 1.25Gbs | Longitud de onda: | Tx1310nmRx1550nm |
---|---|---|---|
Distancia: | los 20km | Conector: | LC |
DDM: | Ayuda | Tipo de la fibra: | Fibra de la fibra unimodal |
Fuente de alimentación: | 3.3V | Compatibilidad: | Cisco, Huawei, HP… |
Fabricante: | Sí | Temporeros de trabajo.: | 0~70℃ |
Garantía: | 3 años | ||
Alta luz: | Módulo unimodal 1310nm de la fibra de SFP,Módulo 1310nm los 20km de la fibra de SFP |
Descripción de producto
fibra los 20km unimodales 1310nm/1490nm LC DDM del transmisor-receptor de 1.25Gb/s SFP sola
Descripción
El transmisor-receptor del GE-BX20-SM1310/1490 de NuFiber es un alto rendimiento, módulo rentable que tienen un interfaz a dos caras de la óptica del LC. La CA estándar juntó CML para la señal de alta velocidad y el control de LVTTL y las señales del monitor. La sección del receptor utiliza un receptor del PIN y el transmisor utiliza un laser del punto de congelación de 1310 nanómetro, hasta el vínculo 15dB para moverse para asegurar este uso de Ethernet los 20km del módulo 1000Base.
Características
- Hasta las transmisiones de datos 1.25Gb/s
- Caliente-enchufable
- Conector a dos caras del LC
- Los hasta 20km en los 9/125μm MMF
- transmisor del laser del punto de congelación 1310nm
- fotodetector del PIN 1490nm
- Sola fuente de alimentación de +3.3V
- Supervisando el interfaz obediente con SFF-8472
- Poder máximo <1w>
- Gama de temperaturas comercial industrial de funcionamiento de /Extended/: -40°C a 85°C/-5°C a 85°C/-0°C a la versión 70°C disponible
- RoHS obediente y sin plomo
Usos
- Redes del metro/del acceso
- 1,25 Ethernet de Gb/s 1000Base-LX
- canal 1×Fiber
- Otros vínculos ópticos
Parámetros ópticos (= VCC = 3,135 a 3,465 voltios SUPERIORES del °C -40 a 85,)
Parámetro | Símbolo | Mínimo. | Típico | Máximo. | Unidad | Nota |
Sección del transmisor: | ||||||
Longitud de onda de centro | λc | 1270 | 1310 | 1360 | nanómetro | |
Anchura espectral (RMS) | σRMS | 3 | nanómetro | |||
De potencia de salida óptico | Abadejo | -9 | -3 | dBm | 1 | |
Ratio de la extinción | ER | 8,2 | DB | |||
Tiempo óptico de la subida/caída | tr/tf | 260 | picosegundo | 2 | ||
Ruido relativo de la intensidad | RIN | -120 | dB/Hz | |||
Máscara de ojo de la salida | Obediente con IEEE802.3 z (seguridad de laser de la clase 1) | |||||
Sección del receptor: | ||||||
Longitud de onda entrada óptica | λc | 1260 | 1360 | nanómetro | ||
Sobrecarga del receptor | Político | -3 | dBm | 4 | ||
Sensibilidad de RX | Senador | -24 | dBm | 4 | ||
RX_LOS afirman | LOS A | -35 | dBm | |||
RX_LOS De-afirman | LOS D | -25 | dBm | |||
Histéresis de RX_LOS | LOS H | 0,5 | DB | |||
Especificaciones generales: | ||||||
Tarifa de datos | BR | 1,25 | Gb/s | |||
Mordió tasa de error | AZUFAIFAS | 10-12 | ||||
Longitud de vínculo apoyado máxima en los 9/125μm SMF@1.25Gb /s | LMAX | 20 | kilómetro | |||
Presupuesto del sistema total | Libra | 15 | DB |
Información el ordenar
Transmisor-receptor dual de SFP de la fibra | |
Número de parte | Descripción de producto |
transmisor-receptor de 155Mbp/s SFP | |
FE-SX-MM850 | 155Mbps, 850nm milímetro los 2km LC dual, DDM 0°C~+70°C |
FE-SX-MM1310 | 155Mbps, 1310nm milímetro los 2km LC dual, DDM 0°C~+70°C |
FE-LX20-SM1310 | 155Mbps, 1310nm SM los 20km LC dual, DDM 0°C~+70°C |
FE-LX40-SM1310 | 155Mbps, 1310nm SM los 40km LC dual, DDM 0°C~+70°C |
FE-LX80-SM1550 | 155Mbps, 1550nm SM los 80km LC dual, DDM 0°C~+70°C |
FE-LX120-SM1550 | 155Mbps, 1550nm SM el 120km LC dual, DDM 0°C~+70°C |
transmisor-receptor de 1.25Gbps SFP | |
GE-SX-MM850 | 1.25Gbps, 850nm milímetro los 500m LC dual, DDM 0°C~+70°C |
GE-SX-MM1310 | 1.25gbps, 1310nm milímetro los 2km LC dual, DDM 0°C~+70°C |
GE-LX20-SM1310 | 1.25Gbps, 1310nm SM los 20km LC dual, DDM 0°C~+70°C |
GE-LX40-SM1310 | 1.25Gbps, 1310nm SM los 40km LC dual, DDM 0°C~+70°C |
GE-LX60-SM1550 | 1.25Gbps, 1550nm SM los 60km LC dual, DDM 0°C~+70°C |
GE-LX80-SM1550 | 1.25Gbps, 1550nm SM los 80km LC dual, DDM 0°C~+70°C |
GE-LX120-SM1550 | 1.25Gbps, 1550nm SM el 120km LC dual, DDM 0°C~+70°C |
transmisor-receptor de 10Gbps SFP | |
SFP+-10GB-SR | fibra dual LC 850nm los 300M del modo multi del SENIOR de 10G SFP+ |
SFP+-10GB-LRM | fibra dual LC 1310nm los 220M del modo multi de 10G SFP+ LRM |
SFP+-10GB-LR | fibra dual LC 1310nm los 20km del solo modo de 10G SFP+ LR |
SFP+-10GB-ERM | fibra dual LC 1310nm los 40km del solo modo de 10G SFP+ER |
SFP+-10GB-ER | fibra dual LC 1550nm los 40km del solo modo de 10G SFP+ER |
SFP+-10GB-ZR | fibra dual LC 1550nm los 80km del solo modo de 10G SFP+ZR |
SFP+10G40-CWDM | 1470 ~1610nm CWDM SFP+ los 40km |
SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ los 80km |
SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ los 80km |
SFP+10G40-DWDM | DWDM SFP+ los 40km |
SFP+10G80-DWDM | DWDM SFP+ los 80km |
Transmisor-receptor de XFP | |
XFP-10G-SR | fibra dual LC 850nm los 300M del modo multi del SENIOR de 10G XFP |
XFP-10G-LRM | fibra dual LC 1310nm el 10kM del solo modo de 10G XFP LRM |
XFP-10G-LR | fibra dual LC 1310nm los 20km del solo modo de 10G XFP LR |
XFP-10G-ER | fibra dual LC 1550nm los 40km del solo modo de 10G XFP ER |
XFP-10G-ZR | fibra dual LC 1550nm los 80km del solo modo del ZR de 10G XFP |
Transmisor-receptor de CWDM DWDM | |
XFP-CWDM-40xx | 1470 ~1610nm CWDM XFP los 40km |
XFP-CWDM-80xx | 1470~1570nm CWDM XFP los 80km |
XFP-CWDM-80xx | 1590~1610nm CWDM XFP los 80km |
XFP-DWDM-40xx | DWDM XFP los 40km |
XFP-DWDM-80xx | DWDM XFP los 80km |
XFP-DWDM-100xx | DWDM XFP100km |
