| Cuota De Producción: | 1 pieza |
| Embalaje Estándar: | placa 4pcs/plastic, |
| Período De Entrega: | Dentro de 1-3 días del trabajo |
| Método De Pago: | L/C, T/T, Western Union, tarjeta de crédito |
| Capacidad De Suministro: | 10, 000 pcs por mes |

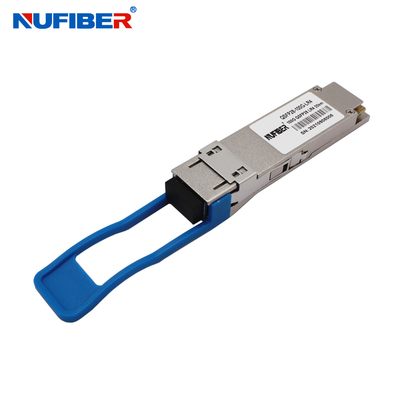

Modulo de transceptor óptico compatible 100G QSFP28 LR4 10KM Duplex LC DDM 1310nm 100G QSFP28
(QSFP28-100G-LR4) y
Transceptor QSFP28 de 100 Gb/s y 10 km
Conector LC de doble conexión, en modo único
1270 nm, 1290 nm, 1310 nm y 1330 nm
El QSFP28-100G-LR4 es un módulo de transceptor diseñado para aplicaciones de comunicación óptica de 10 km. El diseño es compatible con 100GbASE-LR4 del estándar IEEE 802.3-2012 Cláusula 88.3bm CAUI-4 chip a módulo estándar eléctrico de la UIT-T G.959.1-2012-02. El módulo convierte 4 canales de entrada (ch) de 25,78 Gbps en 27,95 Gbps de datos eléctricos en señales ópticas de 4 carriles.y los multiplexa en un solo canal para una transmisión óptica de 100 Gb/sPor el contrario, en el lado del receptor, el módulo desmultiplica ópticamente una entrada de 100Gb/s en señales de 4 carriles y las convierte en datos eléctricos de salida de 4 carriles.
Las longitudes de onda centrales de los 4 carriles son de 1270 nm, 1290 nm, 1310 nm y 1330 nm. Contiene un conector LC dúplex para la interfaz óptica y un conector de 38 pines para la interfaz eléctrica.Para minimizar la dispersión óptica en el sistema de larga distancia, la fibra monomodo (SMF) debe aplicarse en este módulo.
Características
Aplicaciones
Parámetros ópticos
| Parámetro | El símbolo | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad | Nota | |
| Tasa de datos por canal | - | 25.78125 | Gbit/s | ||||
| Consumo de energía | - | 2.5 | 3.5 | No | |||
| Corriente de suministro | En el caso de las | 0.75 | 1.0 | A. No | |||
| Control de entrada/salida de alta tensión | VIH | 2.0 | Vcc | V. | |||
| Control de entrada/salida de baja tensión | VIL | 0 | 0.7 | V. | |||
| Desviación entre canales | El TSK | 150 | ¿ Qué pasa? | ||||
| Duración del reset | 10 | Nosotros | |||||
| RESETL Tiempo de retirada de la afirmación | 100 | ms | |||||
| El poder del tiempo | 100 | ms | |||||
| Transmisor | |||||||
| Tolerancia del voltaje de salida de extremo único | 0.3 | 4 | V. | 1 | |||
| Tolerancia de tensión en modo común | 15 | MV | |||||
| Transmisión de voltaje diferencial de entrada | Sección VI | 120 | 1200 | MV | |||
| Impedancia de diferencia de entrada de transmisión | Número de identificación | 80 | 100 | 120 | |||
| Jitter de entrada dependiente de datos | El DDJ | 0.1 | U.A. | ||||
| Ingreso de datos total Jitter | TJ, el Sr. | 0.28 | U.A. | ||||
| Receptor | |||||||
| Tolerancia del voltaje de salida de extremo único | 0.3 | 4 | V. | ||||
| Rx Voltado diferencial de salida | No | 600 | 800 | MV | |||
| Rx Voltado de salida de subida y baja | Tr/Tf | 35 | - ¿ Qué? | 1 | |||
| Jitter total | TJ, el Sr. | 0.7 | U.A. | ||||
| Jitter determinista | DJ | 0.42 | U.A. | ||||
Información sobre los pedidos
| Se trata de un sistema de transmisión de datos. | ||||||
| Se aplicarán las siguientes medidas: | 103.1 Gbp | 850 nm | FPA | MTP/MPO | 100 metros | VCSEL 850 nm |
| Se aplican las siguientes condiciones: | 103.1 Gbp | 1310 nm | FMS | LC dúplex | 10 kilómetros | DML 1310 nm |
| Se aplican las siguientes medidas: | 103.1 Gbps | 1310 nm | FMS | LC Duplex | 25km-40km | 4x EML |
| Se aplicarán las siguientes medidas: | 103.1 Gbp | 1310 nm | FMS | MTP/MPO | 500 metros | 4x DFB |
| Se aplican las siguientes condiciones: | 103.1 Gbp | 1310 nm | FMS | MTP/MPO | 2 kilómetros | 4x DFB |
| Se aplican las siguientes condiciones: | 103.1 Gbp | CWDM | FMS | LC dúplex | 2 kilómetros | DML CWDM |
| 1271 ~ 1331 nm | ||||||
| Se aplicarán las siguientes medidas: | 103.1 Gbp | CWDM | FMS | LC dúplex | 10 kilómetros | DML CWDM |
| 1271 ~ 1331 nm | ||||||
Muestra de productos
Aplicaciones:
Embalaje y envío
|
|
