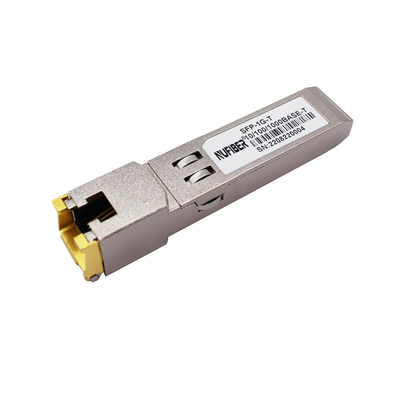

Módulo de cobre GLC-T 1000Base-T SFP UTP Transceptor 100m Gigabit Ethernet
Datos del producto:
Lugar de origen: | CHINA |
Nombre de la marca: | NUFIBER |
Certificación: | CE FCC Rohs |
Número de modelo: | SFP-GE-T |
Pago y Envío Términos:
Cantidad de orden mínima: | 1 pedazo |
---|---|
Detalles de empaquetado: | 10 piezas/bolsa de plástico, 500 piezas/cartón |
Tiempo de entrega: | Dentro de 1-3 días del trabajo |
Condiciones de pago: | L/C, T/T, Western Union, tarjeta de crédito |
Capacidad de la fuente: | 10.000 PC por mes |
Información detallada |
|||
Velocidad de datos: | 1.25Gb/S | Distancia: | 100M |
---|---|---|---|
conector: | RJ45 | DDM: | Apoyo |
Fuente de alimentación: | 3,3 V | Temperatura de trabajo: | 0~70℃ |
Compatibilidad: | Cisco, HP, Huawei, Finisar… | Fabricante: | Sí |
Alta luz: | Transceptor SFP UTP de cobre,Transceptor SFP UTP de 100 m,Transceptor UTP 1.25G SFP |
Descripción de producto
Módulo de cobre GLC-T 1000Base-T UTP SFP Transceptor 100m Gigabit Ethernet Módulo de cobre
Descripción
El transceptor SFP de cobre GLC-T10/100/1000 es un módulo rentable y de alto rendimiento que cumple con los estándares Gigabit Ethernet y 10/100/1000BASE-T como se especifica en IEEE 802. 3-2002 e IEEE 802.3ab, que admite 10/100 Velocidad de datos de /1000 Mbps con un alcance de hasta 100 metros a través de un cable de categoría 5 de par trenzado sin blindaje.El GLC-T10/100/1000 admite enlaces de datos dúplex completos de 10/100/1000 Mbps con señales de modulación de amplitud de pulso (PAM) de 5 niveles.Los cuatro pares del cable se utilizan con una velocidad de símbolos de 250 Mbps en cada par.El GLC-T10/100/1000 proporciona información de identificación de serie estándar compatible con SFP MSA, a la que se puede acceder con la dirección A0h a través del protocolo CMOS EEPROM serie de 2 hilos.También se puede acceder al IC físico a través del bus serial de 2 hilos en la dirección ACh.
Características
- Enlaces de datos bidireccionales de hasta 1,25 Gb/s
- Huella SFP conectable en caliente
- Rango extendido de temperatura de la carcasa (-40 °C a +85 °C)
- Recinto completamente metálico para baja EMI
- Baja disipación de energía
- Conjunto de conector compacto RJ-45
- Información detallada del producto en EEPROM
- Fuente de alimentación única de +3,3 V
- Acceso a IC de capa física a través de bus serie de 2 hilos
- Funcionamiento 10/100/1000 BASE-T en sistemas host con interfaz SGMII
- Cumple con SFP MSA
- Cumple con la norma IEEE 802.3TM-2002
- Cumple con FCC 47 CFR Parte 15, Clase B
- Productos que cumplen con RoHS
Aplicaciones
- 1.25 Gigabit Ethernet sobre cable Cat 5
- Conmutador/enrutador a conmutador/enrutador de enlace
- E/S de alta velocidad para servidores de archivos
Parámetros ópticos
Parámetro | Símbolo | mín. | Típico | máx. | Unidades | Notas/Condiciones |
Corriente de suministro | Es | 320 | 375 | mamá | Potencia máxima de 1,2 W en todo el rango de voltaje y temperatura.Consulte la nota de precaución a continuación | |
Voltaje de entrada | vcc | 3.13 | 3.3 | 3.47 | V | Referenciado a GND |
Sobrecorriente | Isurge | 30 | mamá | Conexión en caliente por encima de la corriente de estado estable.Ver nota de precaución |
Parámetro | Símbolo | mín. | máx. | Unidades | Notas/Condiciones |
Salida SFP BAJA | VOLUMEN | 0 | 0.5 | V | 4.7k a 10k pull-up a host_Vcc. |
Salida SFP ALTA | VOH | anfitrión_Vcc -0.5 | anfitrión_Vcc + 0.3 | V | 4.7k a 10k pull-up a host_Vcc. |
Entrada SFP BAJA | VIL | 0 | 0.8 | V | 4.7k a 10k pull-up a Vcc. |
Entrada SFP ALTA | 2 | Vcc + 0,3 V | V | 4.7k a 10k pull-up a Vcc. |
Línea de Transmisión-SFP | ||||||
Parámetro | Símbolo | mín. | Típico | máx. | Unidades | Notas/Condiciones |
Frecuencia de línea | Florida | 125 | megahercio | Codificación de 5 niveles, según IEEE 802.3 | ||
Impedancia de salida de transmisión | Zout, Texas | 100 | Ohm | Diferencial | ||
Impedancia de entrada Rx | ZinRX | 100 | Ohm | Diferencial |
Información sobre pedidos
SFP de doble fibraTransceptor | |
Número de parte | Descripción del producto |
155 Mbps SFPTransceptor | |
FE-SX-MM850 | 155Mbps, 850nm MM 2km Dual LC, DDM 0°C~+70°C |
FE-SX-MM1310 | 155Mbps, 1310nm MM 2km Doble LC, DDM 0°C~+70°C |
FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km Doble LC, DDM 0°C~+70°C |
FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km Doble LC, DDM 0°C~+70°C |
FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km Doble LC, DDM 0°C~+70°C |
FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km Doble LC, DDM 0°C~+70°C |
SFP de 1,25 GbpsTransceptor | |
GE-SX-MM850 | 1,25 Gbps, 850 nm MM 500 m Doble LC, DDM 0 °C~+70 °C |
GE-SX-MM1310 | 1.25gbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
GE-LX20-SM1310 | 1,25 Gbps, 1310 nm SM 20 km LC doble, DDM 0 °C~+70 °C |
GE-LX40-SM1310 | 1,25 Gbps, 1310nm SM 40 km Doble LC, DDM 0°C~+70°C |
GE-LX60-SM1550 | 1,25 Gbps, 1550 nm SM 60 km LC doble, DDM 0 °C~+70 °C |
GE-LX80-SM1550 | 1,25 Gbps, 1550nm SM 80 km Doble LC, DDM 0°C~+70°C |
GE-LX120-SM1550 | 1,25 Gbps, 1550 nm SM 120 km LC doble, DDM 0 °C~+70 °C |
SFP de 10 GbpsTransceptor | |
SFP+-10GB-SR | 10G SFP+ SR Fibra dual multimodo LC 850nm 300M |
SFP+-10GB-LRM | 10G SFP+ LRM Fibra dual multimodo LC 1310nm 220M |
SFP+-10GB-LR | 10G SFP+ LR Monomodo fibra dual LC 1310nm 20km |
SFP+-10GB-ERMETRO | 10G SFP+ER Monomodo fibra dual LC 1310nm 40km |
SFP+-10GB-ER | 10G SFP+ER Monomodo fibra dual LC 1550nm 40km |
SFP+-10GB-ZR | 10G SFP+ZR Monomodo fibra dual LC 1550nm 80km |
XFPTransceptor | |
XFP-10G-SR | 10G XFP SR Fibra dual multimodo LC 850nm 300M |
XFP-10G-LRM | 10G XFP LRM Monomodo fibra dual LC 1310nm 10kM |
XFP-10G-LR | 10G XFP LR Monomodo fibra dual LC 1310nm 20km |
XFP-10G-ER | 10G XFP ER Monomodo fibra dual LC 1550nm 40km |
XFP-10G-ZR | 10G XFP ZR Monomodo fibra dual LC 1550nm 80km |
