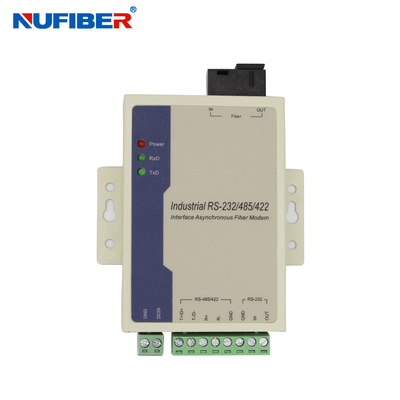

Serial de RS485 RS422 RS232 a la fuente de alimentación del convertidor DC24V de la fibra óptica
Datos del producto:
| Lugar de origen: | Shenzhen, China (continente) |
| Nombre de la marca: | NUFIBER |
| Certificación: | CE |
| Número de modelo: | GM168SM-C20A/B |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 par |
|---|---|
| Detalles de empaquetado: | El cartón que empaqueta, los productos se embala en estándar internacional. Cada cartón se alinea co |
| Tiempo de entrega: | 1-3 días laborables después del pago |
| Condiciones de pago: | T/T, Western Union, tarjeta de crédito |
| Capacidad de la fuente: | 10000 pares por mes |
|
Información detallada |
|||
| Interfaz: | RS232/422/485 | Tipo de la fibra: | Simplex del SM |
|---|---|---|---|
| Distancia: | los 20km | Longitud de onda: | 1310nm/1550nm |
| Conector de la fibra: | SC | Fuente de alimentación: | 9-40V |
| Dimensión: | 100mm*69mm*22m m | Material: | Caja del hierro |
| Temperatura de trabajo: | ℃ 0~50 | Garantía: | 12Months |
| Alta luz: | Serial de DC24V al convertidor de la fibra óptica,DC24V RS422 al convertidor de la fibra óptica,Serial RS232 al convertidor de la fibra óptica |
||
Descripción de producto
Serial de RS485 RS422 RS232 a la fuente de alimentación del convertidor DC24V de la fibra óptica
Serial al convertidor RS485/422/232 de la fibra óptica a la fuente de alimentación del módem DC24V de la fibra
Descripción
El modelo 168 es una clase de más fibra óptica MODEM del interfaz de la función y de la economía RS-232/485/422. Es la mejor opción para conectar RTU regulador PARA RECIBIR o de SCADA. Utilizó la fibra óptica como medio de la transferencia, aumenta la función de transferencia del sistema. El equipo de comunicación se abstiene amenaza eficaz al rayo, oleada, electromagnetismo perturbar bajo ambiente del scurviness.
Función y característica
a) interfaz de la ayuda RS-232/RS-485/RS-422
b) asincrónico, de punto a punto, tarifa hasta 120Kbps
c) entrada de voltio de la ayuda 9V~40V DC, consumo 2W
d) protección contra sobrecargas de 1500W, protección estática 15KV
e) nodo de la ayuda 32 del puerto de RS-485/422 (nodo bien escogido del mano-sastre 128 de la poder)
f) longitud de onda del funcionamiento: 1310nm
g) la tarifa de la señal de la prueba auto, el auto cero del retraso transmite
Pauta del funcionamiento
Interfaz: ayuda EIARS-232, 485, estándar 422
Tarifa: 0-500Kbps
Transmita la distancia: RS-232 puerto el 15m, RS-485/422 puerto el 1500m, los 2KM con varios modos de funcionamiento portuarios ópticos, los 20KM unimodales
Ambiente de trabajo: 0℃ a 60℃
Pauta del aspecto
Tipo de interfaz: bloque de terminales de 8 pedazos, interfaz bien escogido con varios modos de funcionamiento de ST/SC/FC, interfaz bien escogido unimodal de FC/SC/ST
L*W*H: 100mm*69mm*22m m
Shell: Hierro
Color: Blanco
Peso: 230g
El Pin define
Interfaz del poder
Tierra --------- Tierra
DCIN --------- entrada 9-40V
Interfaz de fibra óptica
EN --------- Entrada de fibra óptica
SALIDA --------- Salida de fibra óptica
Puerto RS-485/422
T+/D+ --------- RS-422 envían + RS-485 +
T-/D- --------- RS-422 envían -/RS-485-
R+ --------- RS-422 recibió +
R -------- RS-422 recibió –
Tierra --------- Tierra
Puerto RS-232
EN --------- Entrada RS-232
SALIDA --------- Salida RS-232
Tierra --------- Tierra
El indicador luminoso explica
Poder: Indicación de poder
RxD: El interfaz de fibra óptica recibe la indicación
TxD: El interfaz de fibra óptica envía la indicación
