| Cuota De Producción: | 1 piece |
| Embalaje Estándar: | 10pcs/plastic bag, 500pcs/carton |
| Período De Entrega: | Within 1-3 work days |
| Método De Pago: | L/C, T/T, Western Union,Credit Card |
| Capacidad De Suministro: | 10,000 pcs per month |

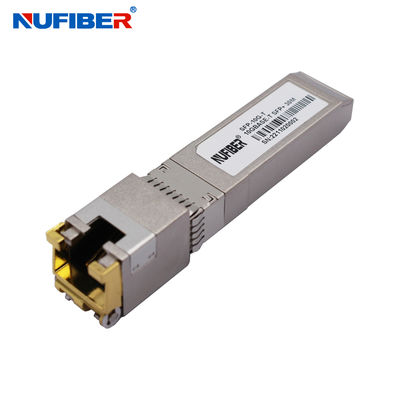

Módulo RJ45 de cobre OEM 10G 30m, módulo de cable UTP 10G compatible con Cisco
Los transceptores SFP+-10GBASE-T de cobre Small Form Pluggable (SFP) se basan en el acuerdo Multi Source Agreement (MSA) de SFP. Son compatibles con los estándares 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T especificados en IEEE Std 802.3. SFP+-10GBASE-T utiliza el pin RX_LOS del SFP para la indicación de enlace. Si se activa el pin TX_DISABLE del SFP, el IC PHY se reiniciará.
Longitud del cable
| Estándar | Cable | Alcance | Puerto Host |
| 10Gbase-T | CAT6A | 30m | XFI |
| 5Gbase-T/2.5Gbase-t | CAT5E | 50m | 5GBase-R/2.5GBase-X |
| 1000base-T | CAT5E | 100m | 1000base-FX |
Parámetros Ópticos
| Parámetro | Símbolo | Mín. | Típico | Máx. | Unidades | Notas/Condiciones |
| Corriente de alimentación | Is | 320 | 375 | mA | 1.2W de potencia máxima en todo el rango de voltaje y temperatura. Consulte la nota de precaución a continuación | |
| Voltaje de entrada | Vcc | 3.13 | 3.3 | 3.47 | V | Referenciado a GND |
| Corriente de sobretensión | Isurge | 30 | mA | Conexión en caliente por encima de la corriente de estado estable. Consulte la nota de precaución |
Señales de baja velocidad
| Señales de baja velocidad, Características electrónicas | |||||
| Parámetro | Símbolo | Mín | Máx | unidad | Notas/Condiciones |
| Salida SFP BAJA | VOL | 0 | 0.5 | V | Resistencia pull-up de 4.7k a 10k a host_Vcc, |
| Salida SFP ALTA | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | Resistencia pull-up de 4.7k a 10k a host_Vcc, |
| Entrada SFP BAJA | VIL | 0 | 0.8 | V | Resistencia pull-up de 4.7k a 10k a Vcc, |
| Entrada SFP ALTA | VIH | 2 | Vcc + 0.3 | V | Resistencia pull-up de 4.7k a 10k a Vcc, |
Interfaz eléctrica de alta velocidad
| Interfaz eléctrica de alta velocidadLínea de transmisión-SFP | ||||||
| Parámetro | Símbolo | Mín | Típ | Máx | unidad | Notas/Condiciones |
| Frecuencia de línea | fL | 125 | MHz | Codificación de 5 niveles, según | ||
| Impedancia de salida Tx | Zout,TX | 100 | Un solo extremo | Diferencial, para todas las | ||
| Impedancia de entrada Rx | Zin,RX | 100 | Un solo extremo | Diferencial, para todas las | ||
| Interfaz eléctrica de alta velocidad, Host-SFP | ||||||
| Parámetro | Símbolo | Mín | Típ | Máx | unidad | Notas/Condiciones |
Oscilación de entrada de datos de un solo extremo | Vinsing | 250 | 1200 | Un solo extremo | Muestra de productos | |
Oscilación de salida de datos de un solo extremo | 350 | 800 | mV | Un solo extremo | Muestra de productos | |
| Tr,Tf | 175 | psec | 20%-80% | Impedancia de entrada Tx | ||
| Zin | 50 | Ohmio | Un solo extremo | Muestra de productos | ||
| Zout | 50 | Ohmio | Un solo extremo | Muestra de productos | ||
Embalaje y envío
|
|
