| Cuota De Producción: | 1 pieza |
| Embalaje Estándar: | el cable de 1 pedazo se embale en 1 caja, |
| Período De Entrega: | 2~3 días |
| Método De Pago: | T/T, Western Union, L/C |
| Capacidad De Suministro: | 100,000 pcs por mes |

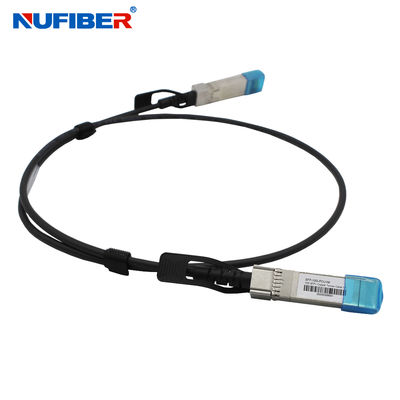

Cable DAC de cobre de conexión directa SFP+ de alta velocidad de 10 Gb/s 1-15M Personalizado
Descripción
El cable de conexión directa (DAC) SFP+ de alta velocidad de Nufiber proporciona un alto rendimiento en aplicaciones de red Ethernet de 10 Gigabit (10GbE), utilizando un conector SFP+ mejorado para enviar datos de 10 Gbps a través de un par de transmisores y receptores a través de un cable twinax delgado. Cumplen con los estándares eléctricos SFF-8431, SFF-8083 y el estándar mecánico SFF-8432, el estándar EEPROM SFF-8472.
Características principales
Aplicación
Parámetro técnico
| Parámetro | Símbolo | Mín. | Típico | Máx. | Unidad |
| Temperatura de la carcasa de funcionamiento | Estándar Tc | 0 | 25 | 70 | °C |
| Temperatura de almacenamiento | Ts | -40 | 85 | °C | |
| Tensión de alimentación | Vcc | 3,13 | 3,3 | 3,47 | V |
| Disipación de potencia | PD | 0,5 | W | ||
| Humedad relativa | RH | 5 | 95 | % | |
| Velocidad de datos | 10,5 | Gbps |
| Tipo de prueba | Elemento de prueba | Objetivo | Referencia |
| Eléctrico Características | RL en modo diferencial (SDDII) | 0,01 Unidades de medida: dB | SFF 8431 |
| Pérdida de retorno en modo común (SCCII) | 0,01 Unidades de medida: dB | SFF 8431 | |
| SIGUIENTE | <-26dB de 1MHz a 11GHz | / | |
| Impedancia del conjunto de cables | 100+/ -100hm Tiempo de subida de 30 ps (20 %- 80 %) | (20%~80 %) | |
| Desviación de la pérdida de inserción | -1dB≤ILD≤1dB 300KHz≤f≤6GHz | / | |
| Ambiental Características | Temperatura de funcionamiento | -40~85°C | Rango de temperatura de funcionamiento del cable |
| Choque térmico | El rendimiento eléctrico cumple con el requisito de especificación | EIA-364-32D. Método A. TC-1. -55 10 85C,100 ciclos, 15 min, permanencias | |
| Temperatura cíclica y humedad | El rendimiento eléctrico cumple con el requisito de especificación | EIA-364-31 Método III, Prueba Cond A | |
| Niebla salina | 48 horas de pulverización de sal después de la carcasa área corrosiva inferior al 5% | EIA-364-26 | |
| Vida útil a la temperatura | El rendimiento cumple con el requisito de especificación | EIA-364-17B con RH, Humedad calor 85C a 85% RH durante 500 horas | |
| Mecánico Características | Vibración mecánica | El rendimiento cumple con el requisito de especificación | EIA-364-28E.11 TC-VII, Condición de prueba. D 15 minutos en el eje X,Y,Z. |
| Retención del enchufe del cable en la jaula | 90N Mín. | Sin daños funcionales en el enchufe del cable por debajo de 90N. Según SFF-8432 Rev 5.0 EIA-455-6B | |
| Retención del cable en el enchufe | 90N Mín. | Abrazadera y choque según EIA-364-27B, TC-G, 3 veces en 6 direcciones, 100 g, 6 ms | |
| Choque mecánico | El rendimiento cumple con el requisito de especificación | SFF-8432 Rev 5.0 | |
| Inserción del enchufe del cable | 18N (Máx.) | SFF-8432 Rev 5.0 | |
| Extracción del enchufe del cable | 12,5 N (Máx.) | EIA-364-09; realizar ciclos de enchufe Tasa de acoplamiento del enchufe y el receptáculo: | |
| Durabilidad | 50 veces. Sin evidencia de daño físico | 250 veces/hora |
Información de pedidos
| Número de pieza | Velocidad de datos | Longitud del cable | Calibre del cable | Conector | Rango de temperatura |
| 10G-DAC-3M | Hasta 10,5 Gbps | 3m | 30AWG | Cobre activo | 0-70℃ |
| 10G-DAC-5M | Hasta 10,5 Gbps | 5m | 24AWG | Cobre activo | 0-70℃ |
| 10G-DAC-7M | Hasta 10,5 Gbps | 7m | 24AWG | Cobre activo | 0-70℃ |
| 10G-DAC-9M | Hasta 10,5 Gbps | 9m | 24AWG | Cobre activo | 0-70℃ |
| 10G-DAC-10M | Hasta 10,5 Gbps | 10m | 24AWG | Cobre activo | 0-70℃ |
| 10G-DAC-12M | Hasta 10,5 Gbps | 12m | 24AWG | Cobre activo | 0-70℃ |
| 10G-DAC-15M | Hasta 10,5 Gbps | 15m | 24AWG | Cobre activo | 0-70℃ |
Mostrar producto
Embalaje y envío
¡Bienvenido a enviarnos una consulta! ¡24 horas al día, 7 días a la semana en línea!
|
|
