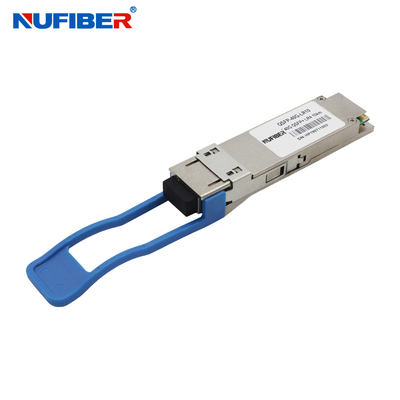

QSFP-40G-LR4 40Gb/s Transceptor QSFP+ 10km 1310nm SMF módulo óptico LC dúplex compatible con Cisco Huawei HP
Transceptor QSFP+ de 10 km de velocidad de 40 Gbps
Conector LC de doble conexión, en modo único
Descripción del producto
El QSFP-40G-LR4 es un módulo de transceptor diseñado para aplicaciones de comunicación óptica de 10 km. El diseño es compatible con 40GBASE-LR4 del estándar IEEE P802.3ba.El módulo convierte 4 canales de entrada (ch) de datos eléctricos de 10Gb/s en 4 señales ópticas CWDMPor el contrario, en el lado del receptor, el módulo desmultipleja ópticamente una entrada de 40Gb/s en 4 señales de canales CWDM,y los convierte en datos eléctricos de salida de 4 canales.
Las longitudes de onda centrales de los 4 canales CWDM son 1271, 1291, 1311 y 1331 nm como miembros
de la red de longitudes de onda CWDM definida en la UIT-T G694.2Contiene un conector LC dúplex para el
para reducir al mínimo el coste óptico.
En el caso de la dispersión en el sistema de larga distancia, en este módulo debe aplicarse la fibra monomodo (SMF).
Características clave
Diseño MUX/DEMUX de 4 carriles CWDM |
Hasta 11,2 Gbps de ancho de banda por canal |
Ancho de banda agregado de > 40 Gbps |
Conector LC dúplex |
Compatible con el estándar 40G Ethernet IEEE802.3ba y el estándar 40GBASE-LR4 |
Compatible con la MSA QSFP |
Transmisión de hasta 10 km |
Conforme con las tasas de datos de banda ancha QDR/DDR |
Funcionamiento de una fuente de alimentación única de +3,3 V |
Funciones de diagnóstico digital incorporadas |
Rango de temperatura de 0°C a 70°C |
Conforme con la Directiva RoHS |
Aplicación
De pie en pie |
Centros de datos Switches y routers |
Redes de metro |
Switches y enrutadores |
Enlaces Ethernet 40G BASE-LR4 |
Parámetros ópticos- ¿ Qué?= de 0 a 70¿ Qué pasa?C, VCC= 3.13A las tres.(por ejemplo, 47 voltios)
| Parámetro | El símbolo | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad | - ¿ Qué? |
| Transmisor | ||||||
| Asignación de la longitud de onda | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| Proporción de supresión en modo lateral | El SMSR | 30 | - | - | Db | |
| Potencia de lanzamiento media total | PT (en inglés) | - | - | 8.3 | Dbm | |
| Potencia de lanzamiento promedio por carril | -7 años | - | 2.3 | Dbm | ||
| Diferencia de potencia de lanzamiento entre dos carriles (OMA) | - | - | 6.5 | Db | ||
| Amplitud de modulación óptica, cada carril | OMA | -4 años | +3. ¿Qué quieres decir?5 | Dbm | ||
| Potencia de lanzamiento en OMA menos | ||||||
Sanción por transmisión y dispersión | - Cuatro.8 | - | Dbm | |||
| TDP, cada carril | TDP | 2.3 | Db | |||
| Proporción de extinción | Urgencias | 3.5 | - | - | Db | |
La definición de la máscara para los ojos del transmisor {X1, | ¿Qué quieres decir?25, 0.4, 0.45, 0.25, 0.28, 0,4} | |||||
| Tolerancia de pérdida de retorno óptico | - | - | 20 | Db | ||
Información sobre los pedidos
| Se aplican los siguientes requisitos: | Conector MPO/MTP de 40 Gb/s de 150 m, modo múltiple, 850 nm |
| Se aplican las siguientes medidas: | Conector LC duplex de 10 km de velocidad de 40 Gb/s, modo único,1270-1330 nm |
| Se aplican las siguientes medidas: | 40Gb/s 40km Conector LC dúplex, modo único,1270-1330 nm |
| Se aplican las siguientes medidas: | Conector MPO PSM4 de 2 km de velocidad de 40 Gb/s, en modo único,1310 nm |
| Se aplican las siguientes medidas: | Conector MPO PSM4 de 40 Gb/s y 10 km, en modo único,1310 nm |
| Se aplican las siguientes medidas: | Conector LC duplex de 40 Gb/s y 150 m, modo múltiple (OM3)1270-1330 nm |
| Se aplican las siguientes medidas: | Conector LC duplex de 40 Gb/s de 2 km, en modo único,1270-1330 nm |
Muestra de productos
|
|
