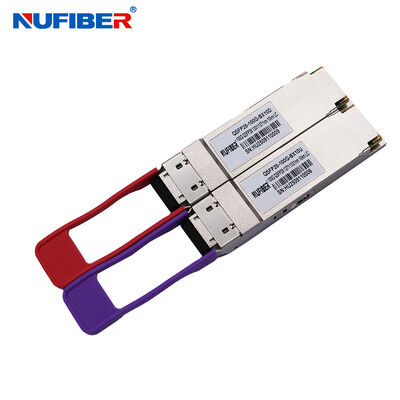

Transceptor QSFP28-100G-BX10 100G Transceptor BIDI QSFP28 10km Transceptor único LC 100G

100Gb/s QSFP28 BIDI Control LP/TxDisTransceptor DDM de 0 km

DDescripciones

El 100G QSFP28 LR1 BIDI está diseñado para aplicaciones de comunicación óptica de 10 km. Está destinado al servicio con fibra monomodo en comunicaciones de datos de alta velocidad de 100 Gb/s. Las señales ópticas se multiplexan a una fibra monomodo a través de un conector LC estándar comercial.

PCarácteristicas del producto

• Soporta 100GBASE-LR BIDI
• Velocidad de señalización de carril 106.25Gb/s con PAM4
• Hasta 10 km de transmisión en SMF
• Láser EML y receptor PIN
• 4x25.78Gb/s con interfaz eléctrica NRZ (CAUI-4)
• Soporta FEC KP4 dentro del módulo
• Interfaz eléctrica de E/S de alta velocidad
• Interfaz I2C con monitorización digital de diagnóstico integrada
• Paquete QSFP28 MSA con conector LC simplex
• Suministro de una sola fuente de +3.3V
• Consumo de energía <3.5 W
• Temperatura de la caja operativa: 0 a +70 °C
• Cumple con los estándares 802.3cu, SFF-8636 y SFF-8679
• Cumple con las especificaciones ópticas 100G Lambda MSA 100G-LR1
• Cumple con la Directiva de la UE 2015/863/UE

Aplicaciones

• Centro de datos
• Ethernet de 100 Gigabit

Información de pedido

I. Máximos valores nominales absolutos

II. Condiciones operativas recomendadas

III. Ópticas y características

1. GND es el símbolo de tierra común para la señal y el suministro (alimentación) del módulo QSFP28. Todos son comunes dentro del módulo QSFP28 y todas las tensiones del módulo se refieren a este potencial a menos que se indique lo contrario. Conecte estos directamente al plano de tierra común de la señal de la placa host.

• El receptor debe ser capaz de tolerar, sin daños, la exposición continua a una señal de entrada óptica con este nivel de potencia media. El receptor no tiene que operar correctamente a esta potencia de entrada.
• La potencia de recepción media, cada carril (mín.) es informativa y no el principal indicador de la intensidad de la señal.
• Medido con señal de prueba de conformidad en TP3 utilizando el patrón de prueba PRBS31Q o idle encriptado para sensibilidad de receptor estresado para la BER= 2.4x10-4.
• Medido con señal de prueba de conformidad en TP3 (ver 3.11) para la BER especificada en IEEE Std 802.3cu
• Ceq es un coeficiente definido en IEEE Std 802.3-2022 cláusula 121.8.5.3 que tiene en cuenta la mejora del ruido del ecualizador de referencia.
• IV.

Características eléctricasParámetro

Diagnóstico digitalParámetro

Características de temporización de la interfaz de comunicaciónParámetro

Diagrama de pinesVIII.

Definiciones de pinesPIN

1. GND es el símbolo de tierra común para la señal y el suministro (alimentación) del módulo QSFP28. Todos son comunes dentro del módulo QSFP28 y todas las tensiones del módulo se refieren a este potencial a menos que se indique lo contrario. Conecte estos directamente al plano de tierra común de la señal de la placa host.

2. Vcc Rx, Vcc1 y Vcc Tx son los suministros de alimentación del receptor y transmisor y deben aplicarse simultáneamente. Los requisitos definidos para el lado del host del conector de borde del host se enumeran en MSA. Los pines del conector están clasificados individualmente para una corriente máxima de 1000 mA.

3. Pines multipropósito para soportar la función Tx_DIS y Rx_LOS en el módulo 100G QSFP28 LR1 BIDI.

IX

. Interfaz de gestión parcialPágina

. Especificación de la fuente de alimentación del móduloEl 100G QSFP28 LR1 BIDI necesita una fuente de alimentación de 3.3V. La siguiente figura muestra la temporización del encendido inicial del módulo en modo de bajo consumo, y la transición posterior al modo de plena potencia después de que el sistema host lo haya habilitado a través de la interfaz de dos hilos. Y muestra las fuentes de alimentación al módulo y los valores de corriente correspondientes. La fuente de alimentación del módulo se refiere a SFF-8679 TABLA 5-6.

TEMPORIZACIÓN DE CORRIENTE DE ARRANQUE DEL 100G QSFP28 LR1 BIDI

XI

Diagrama mecánico
