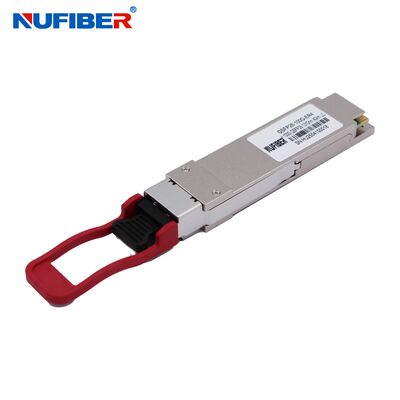

Transceptor óptico QSFP28-100G-ER4 Lite LWDM Monomodo 30KM Doble LC

Cuota De Producción:	1 pieza
Embalaje Estándar:	placa 4pcs/plastic,
Período De Entrega:	Dentro de 1-3 días laborables
Método De Pago:	L/C, T/T, Western Union, tarjeta de crédito
Capacidad De Suministro:	10.000 unidades por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

NuFiber

Certificación

CE FCC Rohs

Número de modelo

QSFP28-100G-ER4 Lite

Velocidad de datos:

100 GB/s

Longitud de onda:

1270-1330nm

Distancia:

30 kilómetros

Conector:

apoyo

Tipo de fibra:

Soltería

Fuente de alimentación:

3,3 V

Temperatura de trabajo:

0~70℃

Garantía:

1 año

Compatibilidad:

Huawei, Cisco, HP, H3C…

Fabricante:

Descripción del producto

100Gb/s Transceptor QSFP28 de 30 km (QSFP28-100G-ER4)Es muy ligero.)

Conector LC dúplex, modo único, DDM

Transceptor óptico QSFP28-100G-ER4 Lite LWDM Monomodo 30KM Doble LC 0

Descripciones

NUFIBER 100G-QSFP28-ER4 Lite está diseñado para aplicaciones de comunicación óptica de 30 km. Este módulo contiene un transmisor óptico de 4 carriles,Receptor óptico de 4 carriles y bloque de gestión de módulos con interfaz serial de 2 cablesLas señales ópticas son multiplexadas a una fibra monomodo a través de un conector LC estándar de la industria.

Características

velocidades de línea de soporte desde 103,125 Gb/s;
velocidad de transmisión de datos de hasta 25,78125 Gbps por canal;
hasta 30 km de transmisión en fibra de modo único;
Laser LAN WDM DML y APD;
Interfaz eléctrica de entrada/salida de alta velocidad (CAUI-4);
Interfaz I2C con monitoreo de diagnóstico digital integrado;
"Técnicas de control de velocidad" (1):
Fuente de alimentación única de +3,3 V;

la disipación

Para uso comercial: < 4,5 W

Industriales: < 5,5 W

Rango de temperatura:

Se trata de un producto de calidad superior a los productos de calidad inferior a los productos de calidad superior.

Industriales: -40 °C ~ + 85 °C

Se cumplen las disposiciones de la Directiva 2015/863/UE de la UE.

Las aplicaciones

El número de datos de acceso será el número de datos de acceso.
Conexiones 100G de datos y telecomunicaciones
100G 4WDM-40

Información sobre los pedidos

Paquete	Parte N del producto- ¿ Qué?	Tasa de datosG.(bps)	Medios de comunicación	Distancia de transmisión (km)	Rango de temperatura°C)		El láser	El poder Dissipación(W)
Se aplican los siguientes requisitos:	Se aplican las siguientes medidas:	103.125	FMS	40	0 ~ 70	Las actividades comerciales	LWDM	Se trata de un5
Se aplican los siguientes requisitos:	El número de unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga.	103.125	FMS	40	-40 ~ 85	Industriales	LWDM	Se trata de un5

Calificaciones máximas absolutas

Parámetro	El símbolo	- ¿Qué es eso?	- ¿Qué quieres decir?	Unidad
Temperatura de almacenamiento	El TS	-40 años.	+ 85	°C
Válvula máxima de alimentación	CCC de riesgo	- No hay nada.5	3.6	V.
Relativo operativo Humedad	RH		85	%

Condiciones de funcionamiento recomendadas

Parámetro	El símbolo	- ¿Qué es eso?	Típico	- ¿Qué quieres decir?	Unidad	Las notas
Temperatura del estuche de funcionamiento	En la parte superior	0		+ 70	°C	Se aplican las siguientes medidas:
Temperatura del estuche de funcionamiento	En la parte superior	-40 años.		+ 85	°C	Se aplicarán las reglas siguientes:
Voltado de la fuente de alimentación	V._CC	3.13	3.3	3.47	V.
Corriente de suministro de energía	Yo..._CC			1.36	A. No	Se aplican las siguientes medidas:
Corriente de suministro de energía	Yo..._CC			1.67	A. No	Se aplicarán las reglas siguientes:
Disposición máxima de energía	P_D			4.5	No	Se aplican las siguientes medidas:
Disposición máxima de energía	P_D			5.5	No	Se aplicarán las reglas siguientes:
Tasa de bits agregada	BR_AVE		103.125		Gbit/s
Cantidad de bits en el carril	BR_{En el caso de las empresas}		25.78125		Gbit/s
Distancia de transmisión	TD			40	En kilómetros
Fibra acoplada	Fibra de modo único					9/125um SMF

Características ópticas

Parámetro	El símbolo	- ¿Qué es eso?	Típico	- ¿Qué quieres decir?	Unidad	Las notas
Transmisor
Velocidad de señalización por carril			25.78125		Gbit/s
longitud de onda de la vía	L0	1294.53	1295.56	1296.59	nm
	L1	1299.02	1300.05	1301.09	nm
	L2	1303.54	1304.58	1305.63	nm
	L3	1308.09	1309.14	1310.19	nm
Potencia de lanzamiento media total	P_T.			12.5	Dbm	1
potencia de lanzamiento promedio por carril,	- ¿ Por qué?	0		6.5	Dbm	1
OMA, cada carril	P_OMA	0		6.5	Dbm	1
Diferencia de potencia de lanzamiento entre dos carriles ((Medio y OMA) entre dos carriles (OMA)	Ptx, diferencia			3	Db
Potencia de salida media (apagado del láser)	P_No			- 30 años.	Dbm
Proporción de supresión del modo lateral	El SMSR	30			Db
Proporción de extinción	Urgencias	4.5			Db
RIN20OMA	El RIN			- 130	Se aplican las siguientes medidas:
Tolerancia de pérdida de retorno óptico	TOL			20	Db
Reflexión del transmisor	R_T.			-26 años.	Db
Máscara óptica para los ojos	¿Qué quieres decir?25,0.4, 0.45, 0.25, 0.28, 0,4}				%	2
Receptor
Tasa de señalización, por carril			25.78125		Gbit/s
Carril de longitud de onda central 0	El valor de la	1294.53	1295.56	1296.59	nm
Carril de longitud de onda central 1	El valor de la carga	1299.02	1300.05	1301.09	nm
Carril de longitud de onda central 2	El valor de la carga	1303.54	1304.58	1305.63	nm
Carril de longitud de onda central 3	El valor de la	1308.09	1309.14	1310.19	nm
Umbral de daños en cada carril	Daño	- Dos. - ¿Qué quieres decir?5			Dbm
Potencia de recepción media, por carril		- 23 años.		- ¿Qué quieres?5	Dbm
Sensibilidad del receptor, cada carril	El SEN			- 16 años.	Dbm	3
Los Asesores	LosA	- 30 años.			Dbm
Los De-afirmar	LosDA			- 22 años.	Dbm
Los Hysteresis	Pérdidas	0.5			Db

Nota:

La energía óptica se lanza a SMF.
Medido con un PRBS 2³¹-1 patrón de ensayo @25.78125, el índice de éxito ≤ 5E-5.
Medido con un PRBS 2³¹- 1 patrón de ensayo @ 25,78125 Gb/s, BER≤1E-12.

Características eléctricas

Parámetro	El símbolo	- ¿Qué es eso?	Típico	- ¿Qué quieres decir?	Unidad	Las notas
Transmisor (entrada del módulo)
Tasa de datos, por carril			25.78125		Gbit/s
Válvulas de tensión diferencial	Vpp			900	MV	1
Tensión de modo común	Vcm	- 350 años.		2850	MV
Tiempo de transición	Trise/Tfall (Trizo y caída)	10			- ¿ Qué?	2
Receptor (salida del módulo)
Tasa de datos, por carril			25.78125		Gbit/s
Ruido del modo común, RMS	Vrms			17.5	MV
Variación de la tensión de salida diferencial	Vout, pp			900	MV
Ancho del ojo	El número de EE15	0.57			U.A.
Alturas de los ojos	El número de EH15	228			MV
Desajuste de la resistencia de terminación diferencial				10	%	1
Tiempo de transición	Trise/Tfall (Trizo y caída)	12			- ¿ Qué?

Las notas:

1. a 1 MHz

2. 20% ~ 80%.

Diagnóstico digital

Parámetro	Rango de acción	Unidad	Precisión	Calibración
Temperatura	Entre 0 y +70	°C	± 3°C	En el caso de las empresas de servicios de la Unión Europea
Válvula de tensión	3.0 a 3.6	V.	± 3%	En el caso de las empresas de servicios de la Unión Europea
Corriente de sesgo	Entre 30 y 100	- ¿Qué es?	± 10%	En el caso de las empresas de servicios de la Unión Europea
TX Potencia	-1 a las 6.5	Dbm	± 3 dB	En el caso de las empresas de servicios de la Unión Europea
Potencia RX	-23 a -3.5	Dbm	± 3 dB	En el caso de las empresas de servicios de la Unión Europea

Nota:

Los transceptores proporcionan contenidos de la memoria ID serial e información de diagnóstico sobre las condiciones de funcionamiento actuales mediante la interfaz serial de 2 cables (SCL, SDA).La información de diagnóstico con calibración interna o calibración externa todos están implementados, incluido el monitoreo de la potencia recibida, el monitoreo de la potencia transmitida, el monitoreo de la corriente de sesgo, el monitoreo del voltaje de alimentación y el monitoreo de la temperatura.

Diagrama del pin

Transceptor óptico QSFP28-100G-ER4 Lite LWDM Monomodo 30KM Doble LC 1

Descripción de los pines

Número de identificación	La lógica	El símbolo	Descripción	Enchufe - ¿Qué quieres decir?	Las notas
1		El GND	En el suelo	1	1
2	CML-I	T2n	Entrada de datos invertida del transmisor	3
3	CML-I	Tx2p	Producción de datos no invertidos del transmisor	3
4		El GND	En el suelo	1	1
5	CML-I	T4n	Entrada de datos invertida del transmisor	3
6	CML-I	T4p	Producción de datos no invertidos del transmisor	3
7		El GND	En el suelo	1	1
8	El importe de las contribuciones de la entidad	ModSelL	Seleccionar el módulo	3
9	El importe de las contribuciones de la entidad	Reinicio	Reinicio del módulo	3
10		VccRx	Receptor de fuente de alimentación de +3,3V	2	2
11	Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad	El SCL	Reloj de interfaz en serie de dos cables	3
12	Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad	El SDA	Datos de interfaz serie de dos cables	3

13		El GND	En el suelo	1
14	CML-O	Rx3p	Producción de datos no invertidos del receptor	3
15	CML-O	Rx3n	Salida de datos invertida del receptor	3
16		El GND	En el suelo	1	1
17	CML-O	Rx1p	Producción de datos no invertidos del receptor	3
18	CML-O	Rx1n	Salida de datos invertida del receptor	3
19		El GND	En el suelo	1	1
20		El GND	En el suelo	1	1
21	CML-O	Rx2n	Salida de datos invertida del receptor	3
22	CML-O	Rx2p	Producción de datos no invertidos del receptor	3
23		El GND	En el suelo	1	1
24	CML-O	Rx4n	Salida de datos invertida del receptor	3	1
25	CML-O	Rx4p	Producción de datos no invertidos del receptor	3
26		El GND	En el suelo	1	1
27	Las condiciones de los productos de la categoría 1	ModPrsL	Módulo presente	3
28	Las condiciones de los productos de la categoría 1	IntL/Rx_LOS	Interrupción / Rx_LOS	3
29		VccTx	Transmisor de alimentación de +3,3 V	2	2
30		Vcc1	Fuente de alimentación de +3,3 V	2	2
31	Las condiciones de los productos de la categoría 1	El módulo LPMode/TxDIS	Modo de baja potencia/Tx_Disable	3
32		El GND	En el suelo	1	1
33	CML-I	T3p	Entrada de datos no invertida del transmisor	3
34	CML-I	T3n	Salida de datos invertida del transmisor	3
35		El GND	En el suelo	1	1
36	CML-I	T1p	Entrada de datos no invertida del transmisor	3
37	CML-I	T1n	Salida de datos invertida del transmisor	3
38		El GND	En el suelo	1	1

Las notas:

GND es el símbolo de señal y suministro (potencia) común para el módulo QSFP28.Conecte estos directamente a la placa de señal de la casa de campo plano común.
Vcc Rx, Vcc1 y Vcc Tx son las fuentes de alimentación del receptor y del transmisor y se aplicarán simultáneamente. Los requisitos definidos para el lado anfitrión del conector de tarjeta de borde de host se enumeran en MSA.Cada uno de los pines de conexión tiene una corriente nominal máxima de 500 mA.

Información de la EEPROM

La descripción del campo de datos específico del mapa de memoria EEPROM es la siguiente:

Transceptor óptico QSFP28-100G-ER4 Lite LWDM Monomodo 30KM Doble LC 2

Especificaciones mecánicas (unidad: mm)

Transceptor óptico QSFP28-100G-ER4 Lite LWDM Monomodo 30KM Doble LC 3
