| Cuota De Producción: | 1 par |
| Embalaje Estándar: | 10pcs/plastic bolso, 500pcs/carton, tamaño del cartón: 455*328*280m m |
| Período De Entrega: | 1-3 días del trabajo |
| Método De Pago: | L/C, T/T, Western Union |
| Capacidad De Suministro: | 100.000 PC por mes |

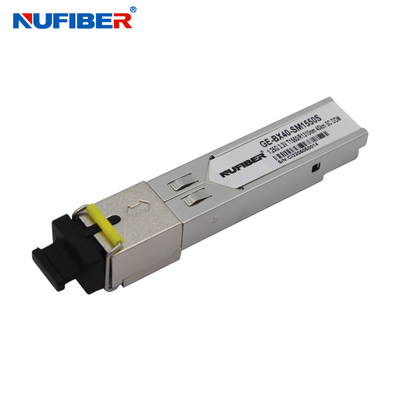

Los GE-BX40-SM1310S y los GE-BX40-SM1550STransceivers de NuFiber son un alto rendimiento, módulo rentable que tienen un solo interfaz de la óptica del SC. Son compatibles con el acuerdo enchufable de la Multi-compra de componentes del pequeño factor de forma (MSA) y las funciones de los diagnósticos de Digitaces están disponibles vía el autobús serial de dos hilos especificadas en SFF-8472. La sección del receptor utiliza un receptor del PIN y el transmisor utiliza un laser del punto de congelación de 1310 nanómetro, hasta el vínculo 14dB para moverse para asegurar este uso de Ethernet los 40km del módulo 1000Base-LX.
Características
Usos
Parámetros ópticos (= VCC = 3,135 a 3,465 voltios SUPERIORES del °C -40 a 85,)
| Parámetro | Símbolo | Mínimo. | Típico | Máximo. | Unidad | Nota |
| Sección del transmisor: | ||||||
| Longitud de onda de centro | λc | 1270 | 1310 | 1600 | nanómetro | |
| Anchura espectral (RMS) | σRMS | 4 | nanómetro | |||
| De potencia de salida óptico | Abadejo | -9 | -3 | dBm | 1 | |
| Ratio de la extinción | ER | 9 | DB | |||
| Tiempo óptico de la subida/caída | tr/tf | 260 | picosegundo | 2 | ||
| Ruido relativo de la intensidad | RIN | -120 | dB/Hz | |||
| Contribución total de la inquietud | TX Δ TJ | 0,284 | UI | 3 | ||
| Máscara de ojo para la salida óptica | Obediente con IEEE802.3 z (seguridad de laser de la clase 1) | |||||
| Sección del receptor: | ||||||
| Longitud de onda entrada óptica | λc | 1530 | 1550 | 1570 | nanómetro | |
| Sobrecarga del receptor | Político | -3 | dBm | 4 | ||
| Sensibilidad de RX | Senador | -24 | dBm | 4 | ||
| RX_LOS afirman | LOS A | -40 | dBm | |||
| RX_LOS De-afirman | LOS D | -25 | dBm | |||
| Histéresis de RX_LOS | LOS H | 0,5 | DB | |||
| Especificaciones generales: | ||||||
| Tarifa de datos | BR | 1,25 | Gb/s | |||
| Mordió tasa de error | AZUFAIFAS | 10-12 | ||||
| Longitud de vínculo apoyado máxima en los 9/125μm SMF@1.25Gb /s | LMAX | 20 | kilómetro | |||
| Presupuesto del sistema total | Libra | 14 | DB | |||
Información el ordenar
| Transmisor-receptor de BiDi SFP | ||
| Número de parte | Descripción de producto | |
| transmisor-receptor de 155Mb/s SFP | ||
| FE-BX20-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM los 20km LC, DDM 0°C~+70°C | |
| FE-BX40-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM los 40km LC, DDM 0°C~+70°C | |
| FE-BX80-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM los 80km LC, DDM 0°C~+70°C | |
| FE-BX100-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM el 120km LC, DDM 0°C~+70°C | |
| transmisor-receptor de 1.25Gbps SFP | ||
| GE-BX10-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM el 10km LC, DDM 0°C~+70°C | |
| GE-BX20-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM los 20km LC, DDM 0°C~+70°C | |
| GE-BX40-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM los 40km LC, DDM 0°C~+70°C | |
| GE-BX60-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM los 60km LC, DDM 0°C~+70°C | |
| GE-BX80-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM los 80km LC, DDM 0°C~+70°C | |
| GE-BX100-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM el 120km LC, DDM 0°C~+70°C | |
| transmisor-receptor de 10Gbps SFP+ | ||
|
SFP-10G-BX20 SM1330/1270 |
10Gbps, BiDi 1330nm/1270nm SM los 20km LC, DDM 0°C~+70°C | |
| SFP-10G-BX40-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM los 40km LC, DDM 0°C~+70°C | |
| SFP-10G-BX60-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM los 60km LC, DDM 0°C~+70°C | |
| SFP-10G-BX80-SM1490/1550 | 10Gbps, BiDi 1490nm/1550nm SM los 80km LC, DDM 0°C~+70°C | |
| Transmisor-receptor de XFP | ||
| XFP-BX20-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM los 20km LC, DDM 0°C~+70°C | |
| XFP-BX40-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM los 40km LC, DDM 0°C~+70°C | |
| XFP-BX60-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM los 60km LC, DDM 0°C~+70°C | |
Demostración del producto
Demostración de la fábrica
|
|
