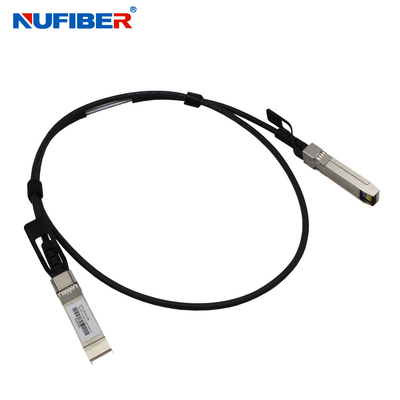

2m Cisco Compatible 10g SFP+ Cobre Twinax Cable DAC Pasivo Conexión directa
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | NuFiber |
| Certificación: | CE, RoHS |
| Número de modelo: | SFP-10G-CUXM |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 pedazo |
|---|---|
| Detalles de empaquetado: | el cable de 1 pedazo se embale en 1 caja, |
| Tiempo de entrega: | 2~3 días |
| Condiciones de pago: | T/T, Western Union, L/C |
| Capacidad de la fuente: | 100.000 PC por mes |
|
Información detallada |
|||
| Tarifa de datos: | 10Gb/s | Tipo del conector: | SFP+ a SFP+ |
|---|---|---|---|
| Longitud: | el 1m/3m/5m/7m/10m/15m | Material: | Cable de cobre |
| Uso: | Red de FTTH FTTB FTTX | AWG del alambre: | AWG 30 como defecto |
| Fuente de alimentación: | 3.3V | Temporeros del trabajo.: | 0~70℃ |
| Fabricante: | sí | Garantía: | 3 años |
| Alta luz: | Cable Twinax de cobre de 2 m,Cable Twinax de cobre de conexión directa,Cable Twinax de conexión directa |
||
Descripción de producto
Cable DAC de cobre de conexión directa SFP+ de alta velocidad de 10 Gb/s 1-15M personalizado
Descripción
El cable de conexión directa (DAC) SFP+ de alta velocidad de Nufiber proporciona un alto rendimiento en aplicaciones de red de 10 Gigabit Ethernet (10 GbE), utilizando un conector SFP+ mejorado para enviar datos de 10 Gbps a través de un par de transmisores y receptores a través de un cable twinax delgado.Cumplen con los estándares eléctricos SFF-8431, SFF-8083 y el estándar mecánico SFF-8432, el estándar EEPROM SFF-8472.
Características clave
- Compatibilidad con velocidades de datos de varios gigabits de hasta 10,5 Gbps
- Velocidades de datos compatibles con versiones anteriores de 1 Gbps
- Huella SFP de 20 pines conectable en marcha
- Conector de E/S diseñado para aplicaciones de señal diferencial de alta velocidad
- Cumple con el factor de forma conectable mejorado (IPF) para mejorar el rendimiento de EMI/EMC
- Compatible con jaulas SFP estándar de la industria + Switches
- La firma EEPROM se puede personalizar.
- Bajo consumo de energía < 0,5 W
- Rango de temperatura: 0~ 70 °C
- Cumple con RoHS-6
Solicitud
- Ethernet 10G
- InfiniBand, canal de fibra 4G/8G/10G
- Compatibilidad multiplataforma de Sonet
- Clústeres de computación de alto rendimiento
- Servidores de gama alta
- Conmutador de red metropolitana/conexión cruzada
Parámetro técnico
| Parámetro | Símbolo | mínimo | Típico | máx. | Unidad |
| Temperatura de la carcasa de funcionamiento | Tc estándar | 0 | 25 | 70 | ºC |
| Temperatura de almacenamiento | ts | -40 | 85 | ºC | |
| Voltaje de la fuente de alimentación | vcc | 3.13 | 3.3 | 3.47 | V |
| Disipación de potencia | PD | 0.5 | W | ||
| Humedad relativa | RH | 5 | 95 | % | |
| Velocidad de datos | 10.5 | Gbps |
| Tipo de prueba | Elemento de prueba | Objetivo | Referencia |
| Eléctrico Características |
Modo diferencial RL (SDDII) | 0,01<f<4,1;< -12+2*RAÍZ CUADRADO(f ) 4. 1<f<11.1;<-6,3+13*log10(f/5,5) Donde f está en GHz Unidades de medida: dB |
SFF 8431 |
| Pérdida de retorno de modo común (SCCII) |
0,01<f<2,5;<-7+1.6(f ) 2,5<f<11,1;<-3 Donde f está en GHz Unidades de medida: dB |
SFF 8431 | |
| SIGUIENTE | <-26dB de 1MHz a 11GHz | / | |
| Impedancia del conjunto de cables | 100+/ -100hm Tiempo de subida de 30 ps (20 %- 80 %) |
(20%~80%) | |
| Desviación de pérdida de inserción | -1dB≤ILD≤1dB 300KHz≤f≤6GHz |
/ | |
| Ambiental Características |
Temperatura de funcionamiento | -40~85°C | Rango de temperatura de funcionamiento del cable |
| Choque termal | El rendimiento eléctrico cumple con los requisito de especificación |
EIA-364-32D.Método A. TC-1.-55 10 85C,100 ciclos, 15 min, permanencia |
|
| Temperatura cíclica.& Humedad | El rendimiento eléctrico cumple con los requisito de especificación |
EIA-364-31 Método III, Prueba Condición A |
|
| niebla salina | 48 horas de pulverización de sal después de la cáscara área corrosiva menos del 5% |
EIA-364-26 | |
| Vida útil de la temperatura | El rendimiento cumple con el requisito de especificación | EIA-364-17B con RH, Húmedo calentar 85C a 85% HR por 500 horas |
|
| Mecánico Características |
Vibración Mecánica | El rendimiento cumple con el requisito de especificación | EIA-364-28E.11 TC-VII, Prueba Cond.D 15 minutos en los ejes X,Y,Z. |
| Retención del enchufe del cable en la jaula | 90N mín. | Ningún daño funcional al enchufe del cable por debajo de 90N.Según SFF-8432 Rev. 5.0 EIA-455-6B | |
| Retención de cable en enchufe | 90N mín. | Abrazadera y choque según EIA-364-27B, TC-G, 3 veces en 6 direcciones, 100 g, 6 ms | |
| Choque mecánico | El rendimiento cumple con el requisito de especificación | SFF-8432 Rev. 5.0 | |
| Inserción del enchufe del cable | 18N (máx.) | SFF-8432 Rev. 5.0 | |
| Extracción de enchufe de cable | 12,5 N (máx.) | EIA-364-09;realizar ciclos de enchufe Tasa de coincidencia de enchufe y receptáculo: | |
| Durabilidad | 50 Tiempo.No hay evidencia de daño físico | 250 veces/hora |
Información sobre pedidos
| Número de parte | Velocidad de datos | Longitud del cable | Calibre del cable | Conector | Temperatura.Rango |
| 10G-DAC-3M | Hasta 10,5 Gbps | 3m | 30AWG | Cobre Activo | 0-70 ℃ |
| 10G-DAC-5M | Hasta 10,5 Gbps | 5m | 24 AWG | Cobre Activo | 0-70 ℃ |
| 10G-DAC-7M | Hasta 10,5 Gbps | 7m | 24 AWG | Cobre Activo | 0-70 ℃ |
| 10G-DAC-9M | Hasta 10,5 Gbps | 9m | 24 AWG | Cobre Activo | 0-70 ℃ |
| 10G-DAC-10M | Hasta 10,5 Gbps | 10m | 24 AWG | Cobre Activo | 0-70 ℃ |
| 10G-DAC-12M | Hasta 10,5 Gbps | 12m | 24 AWG | Cobre Activo | 0-70 ℃ |
| 10G-DAC-15M | Hasta 10,5 Gbps | 15m | 24 AWG | Cobre Activo | 0-70 ℃ |
presentacion de producto
