| Cuota De Producción: | 1 pedazo |
| Embalaje Estándar: | el cable de 1 pedazo se embale en 1 caja, |
| Período De Entrega: | 2~3 días |
| Método De Pago: | T/T, Western Union, L/C |
| Capacidad De Suministro: | 100.000 PC por mes |

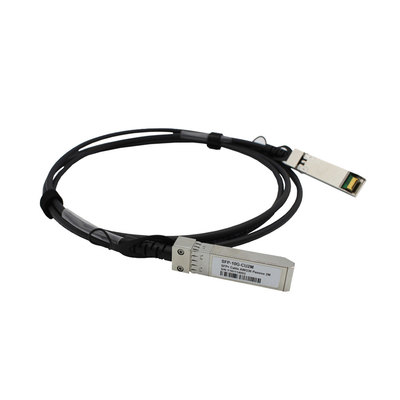

cable directo de la fijación del cable 1-7meters SFP de Twinax del cobre de 10G SFP+ DAC Cable Passive Direct Attach
Descripción
Los cables directos de la fijación de SFP+ son obedientes con las especificaciones SFF-8431, SFF-8432 y SFF-8472. Las diversas opciones del indicador de alambre son de 30 a 24 AWG disponible con diversas opciones de la longitud de cable (los hasta 7m).
Características dominantes
(1) obediente con SFF-8431, 8432 y 8472;
(2) hasta tarifa de datos 10.3125Gbps por el canal;
(3) transmisión de los hasta 7m;
(4) temperatura de funcionamiento: 0~70℃;
(5) sola fuente de alimentación 3.3V;
(6) RoHS obediente.
Uso
Parámetro técnico
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad |
| Temperatura de caso de funcionamiento | Tc estándar | 0 | 25 | 70 | °C |
| Temperatura de almacenamiento | Ts | -40 | 85 | °C | |
| Voltaje de fuente de alimentación | Vcc | 3,13 | 3,3 | 3,47 | V |
| Disipación de poder | Paladio | 0,5 | W | ||
| Humedad relativa | Derecho | 5 | 95 | % | |
| Tarifa de datos | 10,5 | Gbps |
| Tipo de la prueba | Artículo de la prueba | Blanco | Referencia |
| Eléctrico Características | Modo diferenciado RL (SDDII) | 0,014 Unidades de medidas: DB | SFF 8431 |
| Pérdida de vuelta común del modo (SCCII) | 0.012.5Where Unidades de medidas: DB | SFF 8431 | |
| DESPUÉS | <-26db from="" 1MHz="" to="" 11GHz=""> | / | |
| Impedancia del montaje de cable | 100+/-100hm Tiempo de subida de 30 picosegundos (20% - los 80%) | (20%~ el 80%) | |
| Desviación de la pérdida de inserción | -1dB≤ILD≤1dB 300KHz≤f≤6GHz | / | |
| Ambiental Características | Temperatura de funcionamiento | -40~85°C | Cable que actúa temp.range |
| Choque termal | El funcionamiento eléctrico resuelve requisito de la especificación | EIA-364-32D. Método A. TC-1. -55 10 85C, 100 los ciclos, minuto 15, moran | |
| Temporeros cíclicos. Y humedad | El funcionamiento eléctrico resuelve requisito de la especificación | EIA-364-31 método III, prueba Cond A | |
| Espray de sal | 48 horas de rociadura de sal después de cáscara área corrosiva menos el de 5% | EIA-364-26 | |
| Vida de la temperatura | El funcionamiento cumple el requisito de la especificación | EIA-364-17B con el derecho, humedad caliente 85C en el derecho del 85% por 500 horas | |
| Mecánico Características | Vibración de MechanicaI | El funcionamiento cumple el requisito de la especificación | EIA-364-28E.11 TC-VII, prueba Cond. D 15minutes en X, Y, eje de Z. |
| Retención del enchufe del cable en jaula | 90N mínimo. | Ningún daño funcional para telegrafiar el enchufe debajo de 90N. Por el Rev SFF-8432 5,0 EIA-455-6B | |
| Retención del cable en enchufe | 90N mínimo. | Abrazadera y choque por EIA-364-27B, TC-G, 3times en 6directions, 100g, 6ms | |
| Choque mecánico | El funcionamiento cumple el requisito de la especificación | SFF-8432 Rev 5,0 | |
| Inserción del enchufe del cable | 18N (máximo) | SFF-8432 Rev 5,0 | |
| Extracción del enchufe del cable | 12.5N (máximo) | EIA-364-09; realice los ciclos del enchufe tarifa del compañero tapan y del receptáculo: | |
| Durabilidad | Tiempo 50. Ningunas pruebas del daño físico | 250times/hour |
Información el ordenar
| Número de parte | Tarifa de datos | Longitud de cable | Indicador de alambre | Conector | Temporeros. Gama |
| EL 10G-DAC-1M | Hasta 10,5 Gbps | el 1m | 30AWG | Cobre pasivo | 0-70℃ |
| 10G-DAC-3M | Hasta 10,5 Gbps | 3M | 30AWG | Cobre pasivo | 0-70℃ |
| EL 10G-DAC-5M | Hasta 10,5 Gbps | los 5m | 24AWG | Cobre pasivo | 0-70℃ |
| EL 10G-DAC-7M | Hasta 10,5 Gbps | los 7m | 24AWG | Cobre pasivo | 0-70℃ |
Demostración del producto
Envío y el embalar
FAQ
Q: ¿Es usted fabricante o una empresa comercial?
: Somos fabricante profesional de cable de la fijación Direct, proporcionando servicio todo en uno del OEM y del ODM a todos los socios por todo el mundo.
Q: ¿Están sus productos conforme a nuestros estándares?
: Sí, nuestros productos pueden pasar la prueba como usted requiere, e.g.: CE, RoHS, ISO9001.
Q: ¿Cómo usted controla la calidad?
: Tenemos el sistema perfecto del control de calidad (equipo de IQC, de IPQC, de FQC, de OQC), ingenieros profesionales del producto y sistema continuo de la mejora.
Q: ¿Cuál es la garantía del producto?
: Ofrecemos 12 meses de garantía.
|
|
