| Cuota De Producción: | 1 pieza |
| Embalaje Estándar: | el cable de 1 pedazo se embale en 1 caja, |
| Período De Entrega: | 2~3 días |
| Método De Pago: | T/T, Western Union, L/C |
| Capacidad De Suministro: | 100, 000 pcs por mes |

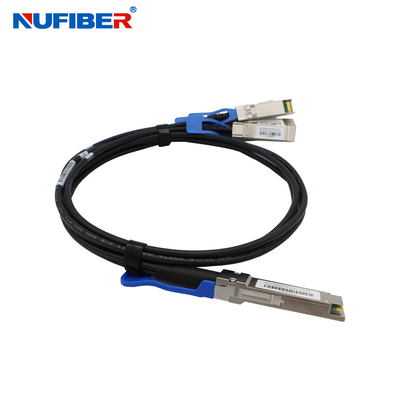

Alta velocidad 100 Gb/s QSFP28 a 4xSFP28 Passive Direct Attach Cables de cobre 1M
Descripción
El conjunto de cable de cobre pasivo QSFP28 cuenta con ocho pares de cobre diferenciales, que proporcionan cuatro canales de transmisión de datos a velocidades de hasta 28Gbps por canal, y cumple con 100G Ethernet,Requisitos de 25G Ethernet e InfiniBand de velocidad de datos mejorada (EDR).Disponible en una amplia gama de cables de medición - desde 26AWG hasta 30AWG - este conjunto de cables de cobre de 100G presenta bajas pérdidas de inserción y bajas conversaciones cruzadas.
Diseñado para aplicaciones en los mercados de centros de datos, redes y telecomunicaciones que requieren un ensamblaje de cable de alta velocidad y fiable.Este producto de próxima generación comparte la misma interfaz de apareamiento con el factor de forma QSFP + , haciéndolo compatible con los puertos QSFP existentes. QSFP28 se puede utilizar con las aplicaciones actuales 10G y 14G con un margen de integridad de señal sustancial.
Características clave
Compatible con el IEEE 802.3bj, el IEEE 802.3by y el EDR de banda ancha Infini
Soporta velocidades de datos agregadas de 100Gbps
Construcción optimizada para minimizar la pérdida de inserción y el diálogo cruzado
Compatible con los conectores y jaulas QSFP+ existentes
Diseño de cerradura de deslizamiento de tracción para su liberación
26AWG a través del cable 30AWG
Configuraciones de ensamblaje recta y de desmontaje disponibles
La terminación de la trenza de cable personalizada limita la radiación EMI
Mapeo EEPROM personalizable para la firma del cable
Compatible con la Directiva RoHS
Aplicación
Interruptores, servidores y enrutadores
Redes de centros de datos
Redes de zonas de almacenamiento
Computación de alto rendimiento
Infraestructuras de telecomunicaciones y inalámbricas
Diagnóstico y redes médicas
Equipo de ensayo y medición
Parámetro técnico
| Parámetro | El símbolo | - ¿ Qué? | Típico | - ¿ Qué es? | Unidad | Nota |
| Impedancia diferencial | El TDR | 90 | 100 | 110 | Ώ | |
| Pérdida de inserción | El SDD21 | 8 | 22.48 | Db | a una frecuencia de 12,8906 GHz | |
| Pérdida de rendimiento diferencial |
SDD11 y SDD11 SDD22 |
12.45 | Se refiere a: | Db | a una frecuencia de 0,05 a 4,1 GHz | |
| 3.12 | Vea el punto 2 | Db | a una frecuencia de 4,1 a 19 GHz | |||
| Pérdida de retorno de salida de modo común a modo común |
El número de datos SCC22: las condiciones de los productos |
2 | Db | a una frecuencia de entre 0,2 y 19 GHz | ||
|
Diferencial a modo común pérdida de retorno |
El SCD11 El SCD22 |
12 | Se refiere al punto 3 | Db | a una frecuencia de 0,01 a 12,89 GHz | |
| 10.58 | Se refiere a: | A las frecuencias de 12,89 a 19 GHz | ||||
|
Diferencial al modo común Pérdida de conversión |
SCD21-IL | 10 | Db | a una frecuencia de 0,01 a 12,89 GHz | ||
| Se refiere al punto 5. | A las frecuencias de 12,89 a 15,7 GHz | |||||
| 6.3 | a una frecuencia de 15,7 a 19 GHz | |||||
| Margen operativo del canal | El Consejo Europeo | 3 | Db | |||
|
Las notas:
|
||||||
Las dimensiones mecánicas
Presentación de productos
|
|
