| Cuota De Producción: | 1 pieza |
| Embalaje Estándar: | el cable de 1 pedazo se embale en 1 caja, |
| Período De Entrega: | 2~3 días |
| Método De Pago: | T/T, Western Union, L/C |
| Capacidad De Suministro: | 100, 000 pcs por mes |

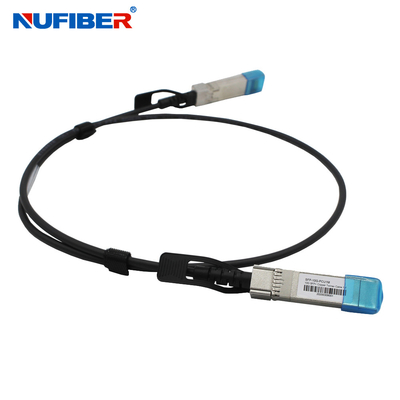

Alta velocidad 10Gb/s SFP+ Cable de conexión directa de cobre pasivo 10G-DAC-1M
Descripción
Nufiber® de alta velocidad SFP+ Direct Attach Cable (DAC) ofrece un alto rendimiento en aplicaciones de red de 10 Gigabit Ethernet (10GbE),utilizando un conector SFP + mejorado para enviar datos de 10Gbps a través de un par de transmisores y receptores a través de un cable twinax delgadoSe ajustan a las normas eléctricas SFF-8431, SFF-8083 y a las normas mecánicas SFF-8432, EEPROM y SFF-8472.
Características clave
Aplicación
Parámetro técnico
| Parámetro | El símbolo | - ¿ Qué? | Típico | - ¿ Qué es? | Unidad |
| Temperatura del estuche de operación | Tc estándar | 0 | 25 | 70 | °C |
| Temperatura de almacenamiento | T | -40 años. | 85 | °C | |
| Voltado de la fuente de alimentación | Vcc | 3.13 | 3.3 | 3.47 | V. |
| Disposición del poder | PD | 0.5 | No | ||
| Humedad relativa | RH | 5 | 95 | % | |
| Tasa de datos | 10.5 | Gbit/s |
| Tipo de ensayo | Punto de ensayo | Objetivo | Referencia |
| Eléctrico Características | Modo diferencial RL(SDDII) | 0.01 Unidad de medición: dB | SFF 8431 |
| Pérdida de retorno de modo común (SCCII) | 0.01 Unidad de medición: dB | SFF 8431 | |
| El siguiente | < 26 dB desde 1 MHz hasta 11 GHz | / | |
| Impedencia del conjunto del cable | 100+/ -100hm Tiempo de elevación de 30 PS (20% a 80%) | (entre el 20% y el 80%) | |
| Desviación de la pérdida de inserción | - 1dB ≤ 1dB ≤ 1dB Se aplicarán las siguientes medidas: | / | |
| Medio ambiente Características | Temperatura de funcionamiento | -40 °C a 85 °C | Rango de temperatura de funcionamiento del cable |
| Choque térmico | El rendimiento eléctrico cumple las requisitos de especificación | EIA-364-32D. Método A TC-1. -55 10 85C, el tiempo de espera es de 30 minutos.100 ciclos, 15 min, permanece | |
| Temperatura y humedad cíclicas | El rendimiento eléctrico cumple las requisitos de especificación | El EIA-364-31 Método III, ensayo Condición A | |
| Espray de sal | 48 horas de rociado de sal después de la cáscara superficie corrosiva inferior al 5% | EIA-364-26 (en inglés) | |
| Vida útil a temperatura | El rendimiento cumple el requisito de la especificación | EIA-364-17B w/ RH, húmedo temperatura de 85 °C a 85% RH durante 500 horas | |
| Mecánica Características | Vibraciones mecánicas | El rendimiento cumple el requisito de la especificación | EIA-364-28E.11 TC-VII, Condición de ensayo D 15 minutos en el eje X, Y y Z. |
| Retención del enchufe del cable en la jaula | 90 N Min. | No hay daños funcionales en el enchufe del cable por debajo de 90N. Según SFF-8432 Rev 5.0 EIA-455-6B | |
| Retener el cable en el enchufe | 90 N Min. | Clamp y Choque por EIA-364-27B, TC-G, 3 veces en 6 direcciones, 100g, 6ms | |
| Choque mecánico | El rendimiento cumple el requisito de la especificación | SFF-8432 Rev 5.0 | |
| Inserción del enchufe del cable | La temperatura máxima es de 18 N (máx.) | SFF-8432 Rev 5.0 | |
| Extracción del enchufe del cable | 12.5N (máx.) | EIA-364-09; ejecutar ciclos de enchufe Rate de conexión del enchufe y del recipiente: | |
| Durabilidad | No hay evidencia de daño físico. | 250 veces por hora |
Información sobre los pedidos
| Número de la parte | Tasa de datos | Duración del cable | Medidor de alambre | Conector | Rango de temperatura |
| 10G-DAC-3M | Hasta 10,5 Gbps | 3 metros | 30AWG | Cobre activo | 0 a 70 °C |
| 10G-DAC-5M | Hasta 10,5 Gbps | 5 metros | 24AWG | Cobre activo | 0 a 70 °C |
| 10G-DAC-7M | Hasta 10,5 Gbps | 7 metros | 24AWG | Cobre activo | 0 a 70 °C |
| 10G-DAC-9M | Hasta 10,5 Gbps | 9 metros | 24AWG | Cobre activo | 0 a 70 °C |
| 10G-DAC-10M: las instrucciones de acceso a los datos | Hasta 10,5 Gbps | 10 metros | 24AWG | Cobre activo | 0 a 70 °C |
| 10G-DAC-12M | Hasta 10,5 Gbps | 12 metros | 24AWG | Cobre activo | 0 a 70 °C |
| 10G-DAC-15M y el resto de los componentes | Hasta 10,5 Gbps | 15 metros | 24AWG | Cobre activo | 0 a 70 °C |
Presentación de productos
|
|
