| Cuota De Producción: | 1 pieza |
| Embalaje Estándar: | placa 4pcs/plastic, |
| Período De Entrega: | Dentro de 1-3 días de trabajo |
| Método De Pago: | L/C, T/T, Western Union, tarjeta de crédito |
| Capacidad De Suministro: | 10,000 pcs por mes |

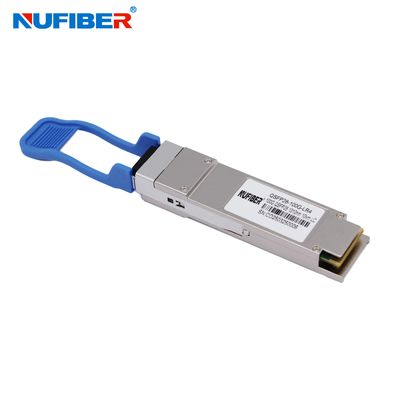

Transceptor Dúplex 10km 100G QSFP28 Compatible con Cisco Huawei H3C
Transceptor QSFP28 100Gb/s 10km Dúplex SM 1310nm LR4 compatible con Cisco/Huawei/H3C
(QSFP28-100G-LR4)
Transceptor QSFP28 100Gb/s 20km
Conector LC Dúplex, Modo único, Conectable en caliente
1270 nm, 1290 nm, 1310 nm y 1330 nm
El QSFP28-100G-LR4 es un módulo transceptor diseñado para aplicaciones de comunicación óptica de 20 km. El diseño cumple con el estándar 100GbASE-LR4 de la norma IEEE 802.3-2012 Cláusula 88, el estándar eléctrico de chip a módulo IEEE 802.3bm CAUI-4 y el estándar ITU-T G.959.1-2012-02. El módulo convierte 4 canales de entrada (ch) de datos eléctricos de 25.78 Gbps a 27.95 Gbps en señales ópticas de 4 carriles, y los multiplexa en un solo canal para la transmisión óptica de 100 Gb/s. Inversamente, en el lado del receptor, el módulo demultiplexa ópticamente una entrada de 100 Gb/s en señales de 4 carriles, y las convierte en datos eléctricos de salida de 4 carriles.
Las longitudes de onda centrales de los 4 carriles son 1270 nm, 1290 nm, 1310 nm y 1330 nm. Contiene un conector LC dúplex para la interfaz óptica y un conector de 38 pines para la interfaz eléctrica. Para minimizar la dispersión óptica en el sistema de larga distancia, se debe aplicar fibra monomodo (SMF) en este módulo.
Características
Aplicaciones
Parámetros ópticos
| Parámetro | Símbolo | Mín. | Típ. | Máx. | Unidad | Nota | |
| Velocidad de datos por canal | - | 25.78125 | Gbps | ||||
| Consumo de energía | - | 2.5 | 3.5 | W | |||
| Corriente de suministro | Icc | 0.75 | 1.0 | A | |||
| Voltaje de E/S de control-Alto | VIH | 2.0 | Vcc | V | |||
| Voltaje de E/S de control-Bajo | VIL | 0 | 0.7 | V | |||
| Desviación entre canales | TSK | 150 | Ps | ||||
| Duración de RESETL | 10 | Us | |||||
| Tiempo de desactivación de RESETL | 100 | ms | |||||
| Tiempo de encendido | 100 | ms | |||||
| Transmisor | |||||||
| Tolerancia de voltaje de salida de un solo extremo | 0.3 | 4 | V | 1 | |||
| Tolerancia de voltaje de modo común | 15 | mV | |||||
| Voltaje diferencial de entrada de transmisión | VI | 120 | 1200 | mV | |||
| Impedancia diferencial de entrada de transmisión | ZIN | 80 | 100 | 120 | |||
| Fluctuación de entrada dependiente de los datos | DDJ | 0.1 | UI | ||||
| Fluctuación total de entrada de datos | TJ | 0.28 | UI | ||||
| Receptor | |||||||
| Tolerancia de voltaje de salida de un solo extremo | 0.3 | 4 | V | ||||
| Voltaje diferencial de salida Rx | Vo | 600 | 800 | mV | |||
| Voltaje de subida y caída de salida Rx | Tr/Tf | 35 | ps | 1 | |||
| Fluctuación total | TJ | 0.7 | UI | ||||
| Fluctuación determinista | DJ | 0.42 | UI | ||||
Información de pedido
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103.1 Gbp | 850nm | MMF | MTP/MPO | 100m | VCSEL 850nm |
| QSFP28-100G-LR4 | 103.1 Gbp | 1310nm | SMF | LC dúplex | 10km | DML 1310nm |
| QSFP28-100G-ER4 | 103.1Gbps | 1310nm | SMF | LC Dúplex | 25km-40km | 4x EML |
| QSFP28-100G-PSM4 | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 500m | 4x DFB |
| QSFP28-100G-LR-S | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 2km | 4x DFB |
| QSFP28-100G-CWDM4-S | 103.1 Gbp | CWDM | SMF | LC dúplex | 2km | DML CWDM |
| 1271~1331nm | ||||||
| QSFP28-100G-CWDM4-L | 103.1 Gbp | CWDM | SMF | LC dúplex | 10km | DML CWDM |
| 1271~1331nm | ||||||
Muestra de productos:
Aplicaciones:
Embalaje y envío
|
|
